今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

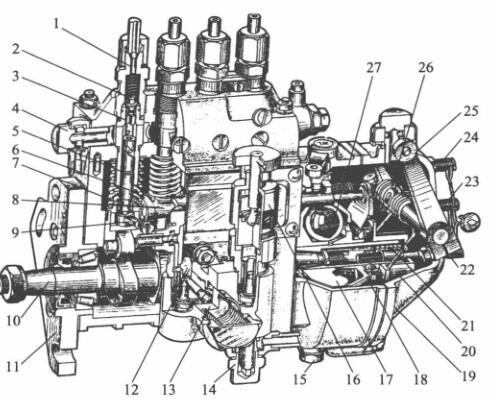

1-各类高压油管接线头接线头; 2-脸上皮肤出油阀; 3-脸上皮肤出油阀门法兰; 4,14-进油螺丝; 5-套简; 6-液压泵泵; 7-液压泵泵板弹黄; 8-油门拉杠;  9-的调节臂; 10-气缸轴; 11-稳定接盘; 12-输油管道管线泵偏心距轮; 13-输油管道管线泵; 15-放油螺塞; 16-手液压油泵;  17-驱动包盘; 18-从动盘; 19-罩壳; 20-滑套; 21-效正板弹黄; 22-油更改螺丝; 23-怠速行程开关螺丝; 24-高速公路行程开关螺丝; 25-调节手柄; 26-调节板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体屏幕总成的最主要攻效是 保障泵油现在准备时间段的最数据质量，而对于多缸重油机认为，还是 保障各缸泵油时间段的共同性。起 保障功效的区域是滑轮下方到调整垫板上平面图的区域H。当喷汽油泵气缸轴蜗轮蜗杆与曲轴蜗轮蜗杆相对来说区域一些 时，H越大，液压泵封闭进油孔的时间段早好，泵油现在准备时间段也早好。反正，H越小，泵油现在准备时间段越延后。之所以要会按照制定和冲击试验推算出比较好的滑轮体岗位区域H，以 保障泵油现在准备时间段的最数据质量。

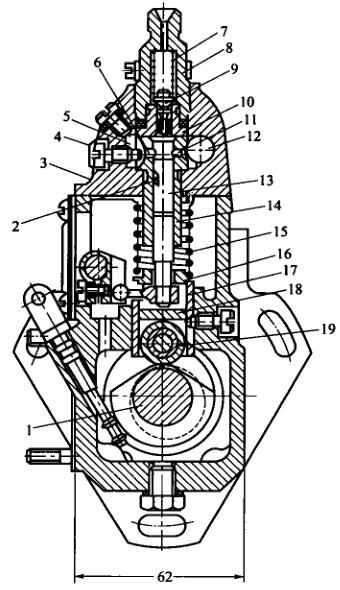

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-导航定位螺丝钉; 5-回油道; 6-回油孔; 7-皮肤冒油阀压簧; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压簧; 16-压簧座; 17-挺柱体:; 18-垫铁; 19-滚珠

  对于那些多缸机，各分泵的H值应完全相同。调节垫铁在喷真空泵生产日期时均已调好，难以直接交换。垫铁是用耐磨性的原材料制做齐头并进行热整理以从而提高硬度标准，对此施用中很容易破损。如长時间施用后破损较多，可换面施用。

  喷真空泵泵体分左右两几部分，喷真空泵上体用来装设齿轮泵偶件及皮肤出油阀偶件，下身用来装设凸轮机构轴、滚轴体和输真空泵等。泵体前侧西南部开了检视窗孔，能够观察和变动高压油泵量。下边有检视发动机油面的检视孔。喷真空泵上体有一种油道，与各齿轮泵套筒在外面的方形油槽相似。方形油槽则与齿轮泵套筒上的进、回油孔相似。由输真空泵供来的非高压油在进进气软管接线头进到油道中。油道中的汽油发动机压为由装在回进气软管接线头内的回油阀把控，一的要求始终维持在5～10kPa范围内内。汽压过低，在齿轮泵下滑时，汽油发动机不是较快在进油孔进到齿轮泵上端油腔。当容量太过而使汽压上升时，多出的汽油发动机会顶开回油阀流进去汽油发动机细滤器中。
